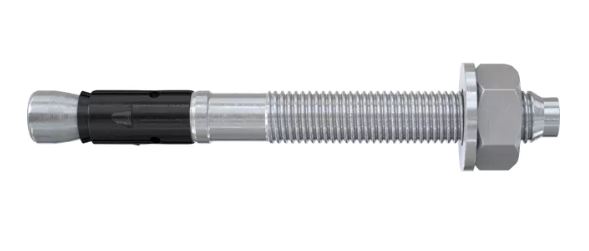

Fischer 564575 Durchgangsanker FAZ II Plus 8/30 EV elektrolytisch verzinkter Stahl
Der Ankerbolzen für höchste Ansprüche in Beton. Stark und flexibel. Der fischer Durchgangsanker FAZ II ist der Stahlanker für höchste Ansprüche. Mit diesem Anker werden schwere Lasten in gerissenem Beton gesichert. Dank seiner einfachen Montage ist der FAZ II besonders flexibel einsetzbar. Der bewährte Spreizclip führt die Lasten besonders zuverlässig in den Beton und gewährleistet höchste Tragfähigkeit. Mit der Ausführung aus verzinktem Stahl werden Lasten im Innenbereich gesichert. Der Stahlanker eignet sich beispielsweise ideal zur Befestigung von Geländern, Kabelrinnen und Konsolen.
Vorteile
- Schnelle und einfache Montage ohne Bohrlochreinigung (M8-M24).
- Mit der neuen ETA-Zertifizierung wurden die Zugfestigkeiten deutlich erhöht. Dadurch verringert sich die Anzahl der Befestigungspunkte und somit der benötigten Anker.
- Die schnelle Montage des FAZ II Plus bietet eine effiziente Befestigungslösung für dynamische Anwendungen (M16-24) und ermöglicht zudem die sofortige Belastbarkeit.
- Eine unabhängige externe Bewertung garantiert eine Lebensdauer von bis zu 120 Jahren. Der FAZ II Plus ist somit extrem langlebig und eignet sich daher ideal für große Bauprojekte, bei denen eine lange Nutzungsdauer erforderlich ist (M10–M16). Die variable Verankerungstiefe ermöglicht eine millimetergenaue Lastanpassung.
Charakteristische Eigenschaften
- Zahlreiche Zertifizierungen für verschiedene Untergründe (Beton C12/15 bis C80/90, Faserbeton, Vollsand-Kalkstein) ermöglichen ein breites Anwendungsspektrum.
- Die neue ETA bestätigt die Eignung des FAZ II Plus für dynamische Lasten in Durchmessern von M16 bis M24.
- Die ETA-Zertifizierung garantiert zusammen mit anderen Prüfberichten (RWS, ZTV und ETK) hohe Belastbarkeit im Brandfall.
- Der FAZ II Plus nimmt hohe seismische Lasten der Leistungskategorien C1 und C2 in Durchmessern von M10 bis M24 auf. Die Verwendung des FFD-Füllrings ist optional.
- Der erste M6-Segmentanker mit ETA Option 1-Zertifizierung garantiert eine sichere Verankerung.
Anwendungen
- Stahlkonstruktionen, Geländer, Konsolen, Tunnel, Aufzüge, Hebebühnen, Förderbänder, Pumpen, Leitern, Kabelrinnen, Maschinen, Treppen, Fassaden, Holzkonstruktionen
Baumaterialien
- Zertifiziert für: Gerissener und ungerissener Beton C20/25 bis C50/60
- Zugelassen für: Beton C12/15 (unabhängiger externer Prüfbericht), Beton C80/95 (unabhängiger externer Prüfbericht), Faserbeton (unabhängiger externer Prüfbericht) und Kalksandstein (unabhängiger externer Prüfbericht) (Bericht).
Zertifizierung
- ETA-19/0520, DoP Nr. 0334, ESR-2948
Montage
- Der FAZ II Plus eignet sich sowohl für die Durchgangsloch- als auch für die Stumpfmontage und ist dank des langen Gewindes auch ideal für die Abstandsmontage.
- Beim Anziehen des Drehmoments wird der Konus in die Spreizklemme gezogen und greift so fest in die Bohrlochwand.
- Laut Zertifizierung ist der Anker korrekt installiert, sobald das vorgegebene Drehmoment erreicht ist.
- Bei Serienmontage empfehlen wir die Verwendung der Montagehilfen FABS oder FA-ST II.
- Bei seismischen Belastungen kann der Ringspalt zwischen Anker und Befestigungsteil mit Injektionsmörtel mithilfe des FFD-Füllrings verfüllt werden.
- Bei dynamischen Belastungen muss ein zusätzliches „Dynamik-Set“ verwendet werden. Es wird verwendet, das nach der Montage mit Injektionsmörtel FIS V Plus, FIS EM Plus, FIS HB oder FIS SB gefüllt wird.
Technische Daten
- ICC-Zulassung
- Erdbebensicherheitszulassung C1
- Bohrlochdurchmesser d0 8 [mm]
- Mindestbohrlochtiefe für Durchgangslochmontage h2 85 [mm]
- Stopfenlänge l 95 [mm]
- Maximale nutzbare Länge hef,stand/hef,red tfix 30/40 [mm]
- Gewinde Ø x Länge M 8 x 58 [mm]
- Schlüsselweite SW 13 [mm]
Standardmäßig enthalten
- 50 Stück
